Publié par Pascal















Petit rappel historique; c'est en 1969 que la société Anonyme CMC (Construction Mécanique de Carvin) a été créée avec le concours principal de Poclain. L'actvité de cette entreprise est double:
-Mécano-soudure pour les usines de pelles
-Fabrication de matériels sous la marque CMC.
1970, inauguration de l'usine sur 32 ha, dont 15 000 m² couverts, 1971 commercialisation des premiers modèles P10 et P20.

On peut scinder la commercialisation des chargeurs à pneu en 3 parties
P10-P20 première génération: 1971-1973
Premiers modèles commercialisés, ils subissent par rapport aux protos diverses modifications visant principalement à améliorer la stabilité (voie et empattements plus grands, meilleure répartition des charges).

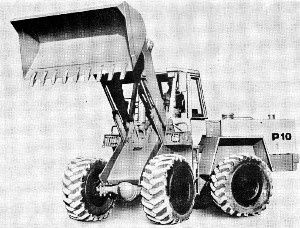

P10-P20 deuxième génération: janvier 1974
Nouvelle cabine (glaces teintées, essuie-glace arrière, etc). Modification de la cynématique des bras de levage. Renforcement du balancier de cavage du godet donnant une plus grande force lors du nivellement en marche arrière. Angle de cavage du godet en position fermé plus grand assurant une meilleure tenue des matériaux dans le godet en phase transport. Changement d'emplacement des batteries, permettant ainsi la création d'une caisse à outils, frein de parking à disque (à 40 km/h, arrête en 25 m). Sur le P10 seulement, godet standard de 1 620 l au lieu de 1 440 l, moteur de 108 ch (au lieu de 98 ch), poids porté de 9.2T à 9.8T. Sur le P20 seulement, pneus plus raides, godet de 2 480 l au lieu de 2 200l.

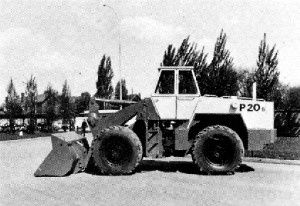

P20B troisième Génération Expomat 1974 - P30

Le P20B est la troisième évolution du P20 qui se caractèrise au premier abord par un design différent. Mais les évolutions ne se limitent pas à un simple lifting. Puissance accrue, portée à 152 ch, longueur augmentée (empattement inchangé), voie élargie (de 2.49 m à 2.70 m), articulation du bâti augmentée (de 2 x 35° à 2x42°), réservoir hydraulique ramené vers le centre de la machne (meilleure stabilité), augmentation de la masse (de 13.4 à 14T), capacité du godet (de 2 200 à 2 480 l), nouveau tableau de bord.


Le P30 est le plus gros chargeur fabriqué par CMC. D'un poids de 19T, ce modèle  commercialisé en 1974 affiche une puissance de  204 ch DIN et équipé d'un godet de base de 3 250 l. Une version militaire a été étudiée, un treuil a été niché dans le contrepoids et sa vitesse de translation portée à 45 km/h (je n'ai pas d'autres informations sur cette version).



Comme sur tous les matériels POCLAIN, CMC utilise l'hydraulique à haute pression . Au niveau des performances, ils se caractèrisent par leur aptitude à la manutention (hauteur de levage, stabilité, manoeuvrabilité) et leur aptitude au terrassement. en particulier, la force de cavage qui participe à la pénétration situent les CMC au dessus de ce qu'il est habituel de trouver sur ce type de matériel.

La standartisation est une carctèristique commune aux chargeurs CMC. Standardisation entre les modèles CMC et aussi avec les autres productions du groupe Poclain: pelles et grues.
Standardisation des composants, chaque fois que cela est possible (un chargeur n'est pas une pelle), par exemple pour les moteurs, pompes, flexibles,axes et bagues.
Standardisation des techniques ausssi en partculier pour l'hydrostatique. A immobilisation égale, les stocks de puèces de rechange sont plus efficasses.

CMC cherche à allier sur ses chargeurs hautes performances, fiabilité mais aussi confort et et sécurité. Le conducteur apprécie le retour automatique du godet, la limitation automatique de la hauteur de levage à hauteur choisie, l'autonomie en carburant de l'ordre de 16 heures, le double circuit de freinage à disques, le confort du siège.

RESUME DES CARACTERISTIQUES



Puissance

Poids

Godet

Hauteur

d'éversement

P10

108 cv 9.8 t 1 620 l 3.68 m

P20B

152 cv 14 t 2 480 l 3.95 m

P30

204 cv 19 t 3 250 l 4.21 m


Les documents des 3 modèles:  cliquez sur les vignettes





L'album CMC

                                                                                     A suivre . . . .
